回声测深仪

JUNLU-DS1068-1型回声测深仪

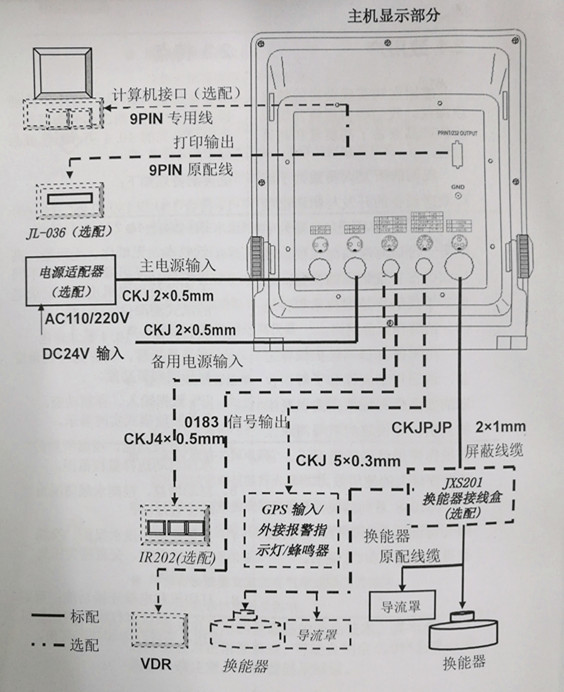

1. 系统连接图

2. 操作

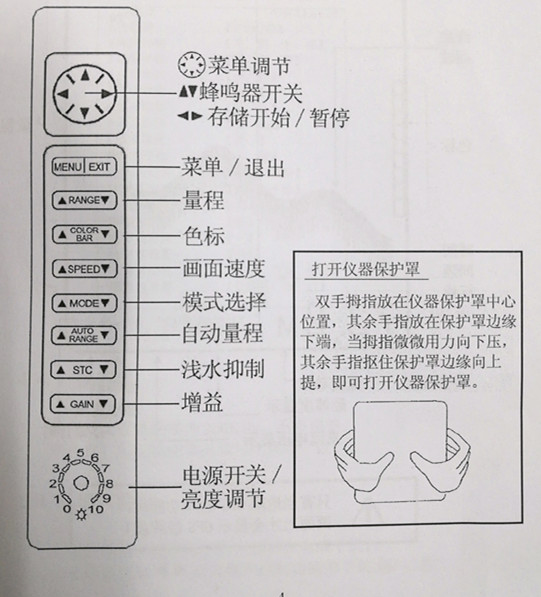

2.1. 控制描述

所有的控制按键都位于控制面板上。按键触及后显示屏上会立即出现相关显示。

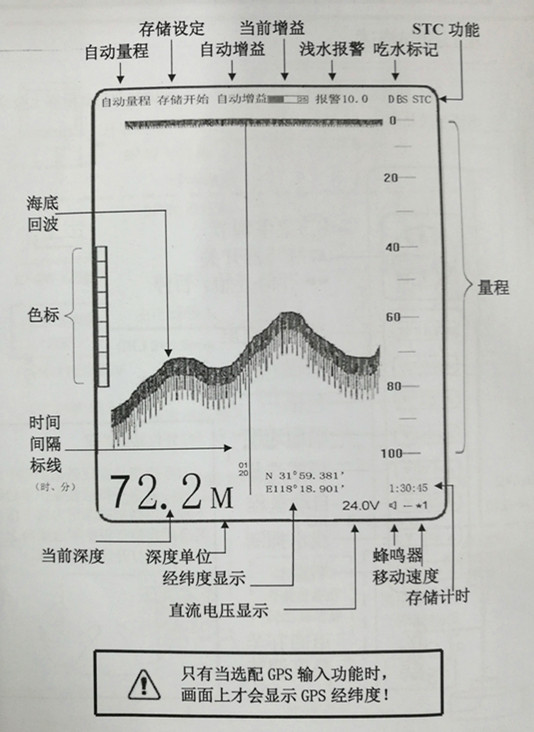

2.2. 画面举例

2.3. 开关/亮度调节控制

当旋钮顺时针旋转即可启动仪器。
开启后逐步顺时针转动旋钮，即可调节液晶屏显示亮度。
当仪器通电时，电源指示灯（红色）亮起。开启后指示灯常亮（绿色）。

2.4. MENU/EXIT主菜单

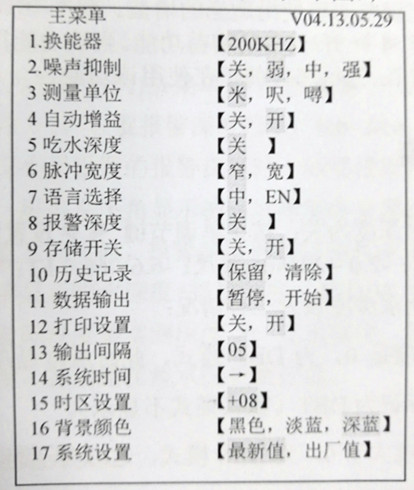

按下MENU键，弹出主菜单（如下图）：

按下EXIT键，则推出菜单。

2.4.1. 换能器

出厂默认设置频率为200KHz，不可调整。
请注意！所配换能器必须与此频率一致！

2.4.2. 噪声抑制

有效的控制和减少噪声对仪器的影响或干扰。
按菜单调节键左右设置噪声抑制功能的“关/弱/中/强”。

2.4.3. 测量单位

根据您的要求不同，我们为您提供三种测量单位：米、英尺、英寻。
按菜单调节键左右设置，对应的屏幕左下角显示区域的深度单位会变成：M、FT、FA。屏幕右侧的量程也会随之相应变化。

2.4.4. 自动增益

自动增益是指根据当前水深及水域情况，仪器自动计算并选择相应增益，无需人工调整即可使用适当的增益。
按菜单调节键左右开/关自动增益功能。当该功能打开时屏幕上方会出现“自动增益”，提示您目前正在使用该功能。

2.4.5. 吃水深度

出厂默认吃水深度为关；按菜单调节键左右设置吃水深度，
设置范围：米：-2.0 – 20.0m；英尺：-6.6 – 66.0FT； 英寻：-1.1 -11.0FA。
以米为例：吃水深度设为三种情况：
+ 吃水深度为0，为DBT模式，此时深度显示为换能器表面到海底的深度，标记为DBT（默认模式不显示）。
+ 吃水深度大于0，为DBS模式，这时显示为水表面到海底深度，即显示的深度数字为吃水+实测深度，在标记位置显示：DBS。
+ 吃水深度小于0，为DBK模式，这时换能器缩进龙骨的深度为吃水，显示的深度为实测深度 – 吃水（即龙骨到海底的深度），在标记位置显示：DBK。

DBS或DBK模式下，显示深度不是换能器至海底的深度。因次，在浅水区域请谨慎使用此功能模式，避免搁浅或撞击。建议设置必要的报警深度，以提醒注意。

2.4.6. 脉冲宽度

按菜单调节键左右设置发射脉冲，可选择：窄和宽。

2.4.7. 语言选择

按菜单调节键左右进行中文/英文语言设置。

2.4.8. 报警深度

（以米为单位示例）按菜单调节键左右开启/关闭此功能，每按一次键步长为0.1，设置报警深度范围：0.0~20.0。当启用此功能后，仪器显示水深小于设置的报警深度时，蜂鸣器发出报警声，如果蜂鸣器打开同时，屏幕左下角显示的深度数字会呈现红色与白色交替闪烁。
在有吃水深度时，报警深度等数字会有变化。在DBS情况下，报警深度数字显示吃水深度+报警深度；在DBK情况下，报警深度不变，但此时实际深度是实测深度-吃水深度。报警深度设置一定要大于吃水深度，特别是在浅水去更要注意。

2.4.9. 存储开关

按菜单调节键左右开启/关闭存储模式。当存储开关为“开”时，屏幕左上方显示“存储暂停”，此时，需先退出主菜单后，按菜单调节键来选择存储开始/暂停。

注意：当按“←”存储数据时，可能会出现如下几种情况：1、时间错误；2、时间溢出；3、单位混淆；4、存储器满；5、存储溢出。无论出现上述哪一种情况都需要进行历史记录清除，然后再进行存储。对于长期不是要此项功能的用户必须先进行历史记录清除，方可使用。

2.4.10. 历史记录

按菜单调节键左右选择保留/清除。选择清除时，即表示删除仪器中存储的所有历史记录。

注意：删除后，将不能恢复。

此外测深仪最大存储容量为42天，起始时间为最后一次历史记录清除的时间日期，因此清除历史记录时，一定要查看或设置当前正确的时间、日期。

存储设置完成后，待屏幕左上方出现存储暂停标识，需先退出主菜单，然后按菜单调节键左右确认存储开始。此时，屏幕右下角开始存储计时，存储正式开始！

2.4.11. 数据输出

按菜单调节键左右暂停/开始数据输出。

只有当选配打印功能后，才能使用打印输出功能！

2.4.12. 打印设置

按菜单调节键左右开启/关闭打印输出。

只有当选配打印输出功能后，并使用指定打印机才能使用打印输出功能！

2.4.13. 输出间隔

按菜单调节键左右对打印输出时间间隔进行设置。调节范围：2，3，5，10，20，30，60。单位：秒。

2.4.14. 系统时间

按菜单调节键左右进入系统时间设置的子菜单。即可通过菜单调节键上下和左右选择与设置年、月、日、时、分、秒。
设置结束后，按下EXIT键确认保存并退出。

注意：在接入GPS是，系统时间是根据国际时区自动校正的。校正时间点在本地时间每日2200或开机时刻。根据时区不同，可以是本地时间，也可以是UTC时间（设置为0）。当人工修改系统时间后，系统自设置之时到本地（按时区）2200，按设置时间运行。之后，将重新同步到GPS时间，如无GPS，则按设置时间工作。

2.4.15. 时区设置

根据所在时区设置不同的数值，即得到不同时区的本地时间，即得到不同时区的本地时间，范围为-12~+12，中国的时区为+8.

2.4.16. 背景颜色

根据你的使用偏好，按菜单调节键左右可设置背景颜色为黑色、淡蓝色或深蓝色。

2.4.17. 系统设置

按菜单调节键左右选择最新值/出厂值。当选择出厂值时，即表示放弃现有设置，恢复出厂设置。

2.5. RANGE基本量程

当深度回波超出屏幕的显示范围或过于靠上时，则需要增加或减少量程，以使回拨出现在屏幕的中间位置。
按RANGE键的上下可以直接更改量程。
基本量程分为8级（单位：米）：
5、10、20、40、100、200、400、800。

2.6. COLOR BAR色标控制

此测深仪使用9级色标表示回波的强弱程度。
从弱到强依次：淡蓝色-淡绿色-绿色-草绿色-淡黄色-黄色-深黄色-橙色-红色。
按COLOR BAR键的上下可以隐藏或者显示由弱到强的5级色标，以便您更清晰的观察回波。

2.7. SPEED画面速度控制

根据您的需要，按下SPEED键的上下，可以设置画面移动速度。

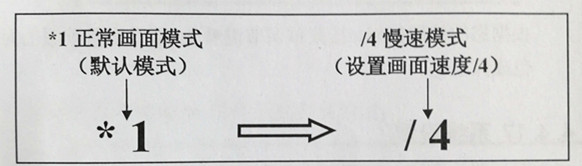

画面速度分为8档：** 4、2、*1、/1、/4、/8、/16、0（STOP）**。

画速即屏幕速度/发射次数的联系：例如：*4意味着每1次发射生成4次图像到屏幕；/4意味着每4次发射生成1次图像到屏幕。

2.8. MODE模式选择

2.8.1. MODE按键

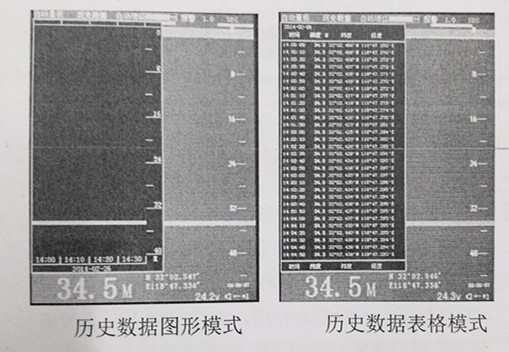

按MODE键的上下可以在当前模式（默认模式）、历史数据图形模式、历史数据表格模式之间任意切换。如下图所示：

2.8.2. 方向选择键

在历史数据图形下，左右键移动历史记录图形，每按一次移动半小时时间。上下键可以改变历史记录的量程。
在历史数据表格模式下，上下键可以选择查看一屏包括时间深度、经纬度数据的历史记录。
每按一次上下键，或上或下调出5分钟数据。使用左右键快速翻看存储的历史数据。每按一次左右键，可调出前1小时或后1小时的历史数据。

2.9. AUTO RANGE自动量程

自动量程功能是指根据当前换能器测出的水深自动选择相适应的量程，使得回波显示在屏幕的中间部分。

按AUTO RANGE键的上下键可以开启/关闭自动量程功能。对应屏幕左上方会出现“自动量程”字符，提示您目前是否正在使用自动量程功能。

2.10. STC浅水抑制

STC补偿了换能器发射的衰减，降低了表面噪声，提供平滑的回波显示。在换能器脉冲发射时，STC技术降低了接收设备的灵敏度，并随着STC值的增加不断降低灵敏度。

• STC在200KHz下的工作范围为100米内。
• STC设置范围：开启/关闭。
• STC在增益0~20时有作用，高增益时无明显效果。
• 按STC键的上下可以对STC功能进行开启/关闭。
• 当STC功能开启后，屏幕右上角对应出现“STC”字符。提示您当前是否开启STC浅水抑制功能。

2.11. GAIN增益

GAIN增益键用以调整控制接受设备的灵敏度，灵敏度越高，随之产生的噪声就越大。

• GAIN增益控制范围为：0~50。增益值为0时灵敏度最弱，为50时灵敏度最强。
• 建议通常在潜水区域时使用小增益控制，在深水区域时，使用较大增益。
• 按GAIN键的上下键可以对增益进行控制。
• 当已打开自动增益功能后，再对增益进行调整，增益值仍会根据水深及水域情况做出自动调整。

本仪器出厂默认设置即为自动增益打开，如需要自行调整增益，以获得您所需要的灵敏度，请再对增益进行手动调整！

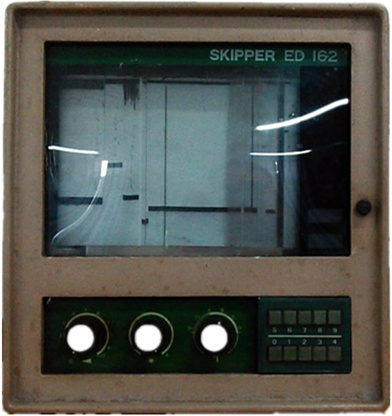

ED—162型测深仪

1. 开关控钮及功能
   1. 主机的面板上控钮：
      1. 电源／增益控钮 (power/gain control )
         此控钮为测深仪的电源开关及增益旋钮。顺时针转动至第一档，即接通电源，而后继续转动旋钮，增益逐渐增大，直到在记录器或数字显示器中获得清晰的深度标志或数据。关机时，可将该旋钮反时针旋到底。
      2. 照明控钮 (illumination control )
         用于调节记录器和控制面板的照明亮度，当量程选择器置于O1或O2档时，记录器不工作，照明灯亦不亮。
      3. 量程选择与记录器开关 (measurement range selector and recorder switch )
         量程选择置于O1、O2档为数字显示方式，记录器闭关，量程选择置于A、B、C、D各档，记录器和数字显示器同时工作。
      4. 报警深度预置 (preselection of warning depth )
         由按键0～9等10个数字键组成，可在1～500m以内任意选择报警深度。预置报警深度数字将显示在绿色数字显示器上，当水深小于预置深度时，蜂鸣器将发出响声，绿色数字将闪烁。
   2. 主机内部控钮（打开ED—162型测深仪的面板盖子）：
      1. 记录纸速度控钮
         该旋钮用来调节记录纸移动速度，可调范围为1.2～12m／min。旋钮反时针旋到底为最低速，顺时针转动旋钮，则纸速逐渐增加。一般用于航海测深时，纸速可调得低一些，有利于降低记录纸的消耗。当需要较精密测量的记录资料时，则可调高一些。使用最大量程D档时，纸速不宜过高，以免因纸速过高使记录深度标志线出现间断而不易识读。
      2. 时间增益控钮(TVG)
         TVG控制信号是由主控制器产生的，它将抑制浅水回波的接收增益，并随水深的增加而逐渐增大凸最大的增益抑制在零位线附近，在反时针到底的位置，增益抑制作用和作用范围都是最大值。
      3. 定位标志按钮
         揿下此按钮，可使记录笔在记录纸上划出一条连续的直线。定位标志线可用来标明预定的基准线、水深范围变化的位置以及操作时的特殊记载等，也用作检查和校正记录笔与记录纸的接触是否良好。
      4. 深度报警开关
         用于接通或断开报警用的蜂鸣器。
      5. 零位线调节
         零位线调节机构位于记录器的上皮带轮的右边。上下移动此机构，可以调节零位线使其与刻度板的零位相一致，或者将零位线向下移动至与船舶吃水厂或换能器工作面的深度)相一致。这时记录器所记录的深度吕口为实际水面深度。
      6. 电源选择开关
         用于交流或直流电源的选择。
2. 日常维护工作
   1. 做好测深仪内部的清洁工作，去除灰尘与杂物，注意保持干燥。
   2. 按说明书要求，定期对机械传动部件加注优质润滑油，保持传动机构的良好润滑，减小机械磨损。
   3. 船舶坞修时，应检查换能器工作面，及时清除表面的附着物，不准涂油漆，保持换能器工作面的清洁。
   4. 随时检查各电路的连接插头、插座，各外线电缆插头、插座有否生锈腐蚀，定期做好清洁工作。
