船用计程仪

JUNLU-DS90型多普勒计程仪

1. 系统组成

2. 操作

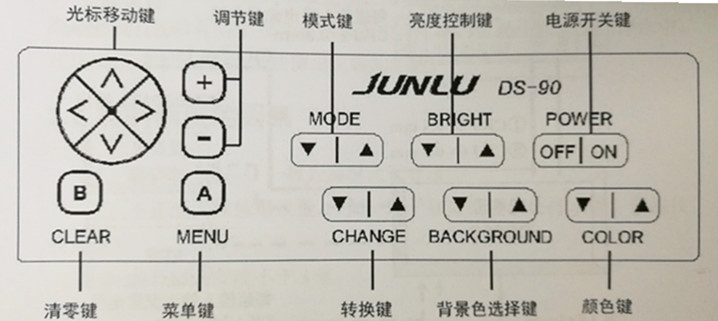

2.1. 控制描述

所有的控制按键都位于控制面板上。按键及后显示屏会立即出现相关显示。

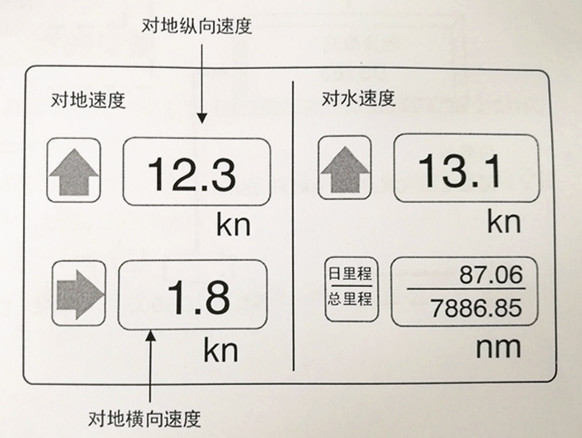

2.2. 画面举例

2.3. ON/OFF电源开/关键

在电源正确接通情况下，按下电源控制器的ON，即可开启仪器；按下OFF键，则关闭仪器。

2.4. COLOR颜色选择键

根据用户使用偏好，按下COLOR键的上下键，可以设置4种当前航行速度显示数字的颜色。
分别为：黄色、橙色、红色、白色。

2.5. BRIGHT亮度控制键

根据需要，按下BRIGHT键的上下键，可以调节液晶显示单元的显示亮度，从亮到暗共8级。

2.6. BACKGROUND背景色键

根据使用偏好，我们设置了6种背景颜色供您选择。
依次为：黑色、绿色、紫色、淡蓝色、蓝色、白色。

2.7. CHANGE转换键

为了便于查阅里程，按下CHANGE键的上下键，可以在本次航行距离与总航程里程两种模式下转换查阅。

2.8. MODE模式选择

根据需要，按下MODE键的上下键，依次选择显示模式，
分别为：
+ 对地速度、对地横向、对水的速度；
+ 对地纵向、对地横向的速度；
+ 对水速度。其中对地速度模式中，如果同时接入GPS与罗经信号，则纵向、横向速度全部显示，否则只接入GPS，未接罗经信号则无横向速度。

2.9. MENU菜单键

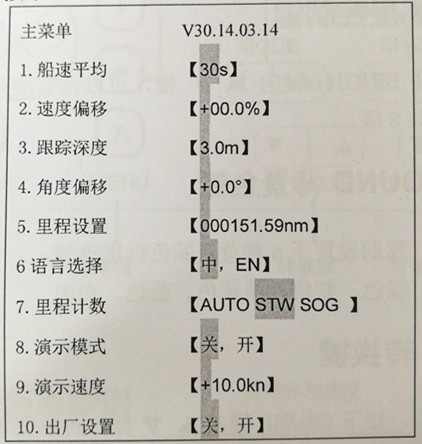

按下MENU键，可弹出或退出主菜单，菜单如下图：

2.9.1. 船速平均

出厂默认设置为30S，按下菜单调节键设置船速平均时间，可选择：15S、30S、45S、60S。

2.9.2. 船速偏移

船速校准在计程仪调试过程中是必须的。在实际使用中，如发现有固定误差，可调整次偏移。
设置范围：-29.9%~+29.9%。 默认设置为0%。

2.9.3. 跟踪深度

DS90计程仪默认的多普勒测量深度为3m，如果由于气泡等原因使速度无法稳定，增加或减少深度后会使读数稳定。
设置范围：1m~9m，最佳深度为1m~3m内。

2.9.4. 角度偏移

参考船舶纵轴，设定换能器的偏离方向。在安装是，此项调整已经完成，用户通常不需要调整，但特殊情况下，可以微调。如果换能器方向相对船艏向左侧偏移X°，应设置为-X°；对应地向右偏移，则应设置为+X°。设定范围为：±9.9°。

2.9.5. 历程设置

通过此项设置，可以改变本次航行距离的测量值。
设置范围：0~9999999.99nm。

2.9.6. 语言设置

按菜单调节键选择 中文/ENG 设置

2.9.7. 里程计数

AUTO：由系统决定（多普勒模式）优先。
STW：选择对水速度（多普勒模式）；
SOG：选择对地速度（GPS模式）；

2.9.8. 出厂设置

按菜单调节键选择出厂值。当选择出厂值时，即表示放弃现有设置，恢复出厂设置。

2.9.9. CLEAR清零键

根据需要，连续按下CLEAR键2次，既可以清除本次航行距离。

说明：该键只能清除航行距离，无法清除航行总里程。

JLN-202型多普勒计程仪

1. JLN-202型多普勒计程仪的正确使用
   1. 将船电开关放到“ON”位置。
   2. 开机20s后，即可得到船速。
   3. 关机时，开关置于“OFF”；
2. 自检程序
   检测信号发生器电路装在收发器内，用于对本设备进行全面检查及速度校正。
   1. 开关置于“TEST”位置。
   2. 检查速度是否为14.8kn土0.1kn，同时检查数字显示的小数点每隔10s是否闪动一次，即表示取样周期为10s。
   3. 检查航程显示。在“TEST”工作时，用秒表测定航程显示表从0.1～1．6nmile时间间隔是否在6min5s+2s的范围内。
   4. 检查200个脉冲／海里的距离输出信号。利用万用表的交流电压档，在接线箱JB内的200+和200－距离输出上计量触点的闭合次数，检查航程表每增加0．1nmile，所测闭合应为20次。
   5. 检查后，将”TEST “开关置于”ON”位置上。
