磁罗经
本文目录
1. 磁罗经结构
1.1. 罗盆
1.1.1. 罗盆本体
罗盆本体是用非铁磁质金属材料制成，密封储存液体。罗盆侧壁有注液孔，供注入液体或排除气泡。罗盆前后（左右）内壁各装有一个垂直金属线，直立于罗经刻度盘边缘处，称为基线。盆底有配重，用以降低罗盆重心。罗经盆安装于万向平衡环（常平架），保持水平。

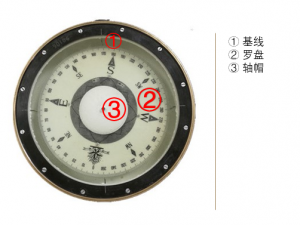

1.1.2. 罗盘
罗盘是罗经指示方向的灵敏部件。
1.1.2.1. 刻度盘用云母等非磁性材料制成，呈圆盘形，刻有0°~360°刻度。
1.1.2.2. 浮室或浮子位于罗盘中间半球形的水密空气室，增加罗盘浮力，减小罗盘轴帽与轴针间的摩檫力，提高罗盘的灵敏度。
1.1.2.3. 环形磁钢或磁针位于浮室下部，磁针有2~3对，磁针NS轴线平行于刻度盘0°~180°轴线排列并于刻度盘中心对称。
1.1.2.4. 轴帽位于浮子中心处，内嵌宝石。
1.1.2.5. 轴针尖端镶有铱金，减小轴针与轴帽的摩擦力，且旋转灵活不宜磨损。轴针下端固定在罗盘内的轴针横梁上。
1.1.3. 液体
罗盘内的液体一般为酒精和二次蒸馏水的混合液体，配方是酒精45%,蒸馏水55%。酒精的作用是降低冰点。其冰点为-26℃，且温度在-20℃ ~ +50℃间粘度系数基本不变。液体也有使用高级煤油或瓦素的。
1.1.4. 调节液体热胀冷缩措施
罗盘分成上下两室，上室安放罗盘并充满液体，下室也装有液体并留有一定的空间，用毛细管连通上下两室；罗盆底部装有铜片压成的波浪形缩片。
1.2. 罗经柜

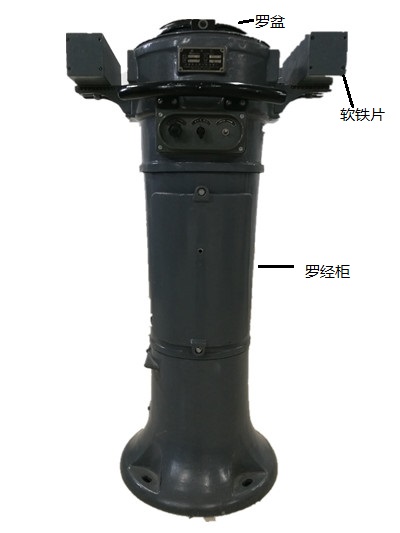

罗经柜由木料、黄铜或铝合金等非磁性材料构成，用来放置罗盆和自差校正器。
1.3. 自差校正器

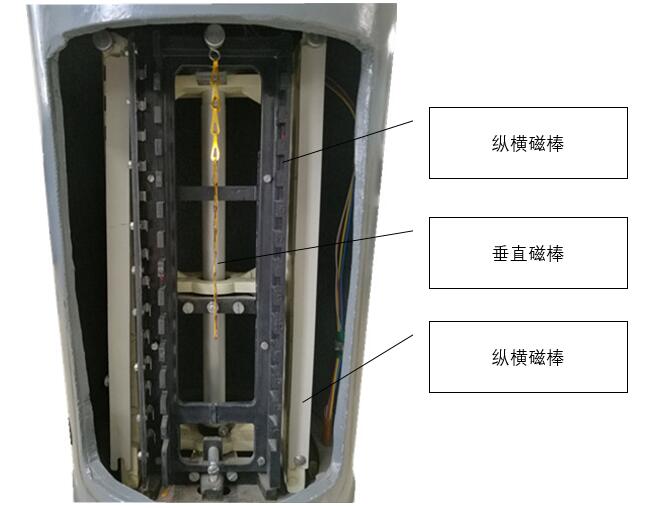

1.3.1. 垂直磁铁
罗盘正下方垂直放置，可上下移动或增减，用以校正倾斜自差。

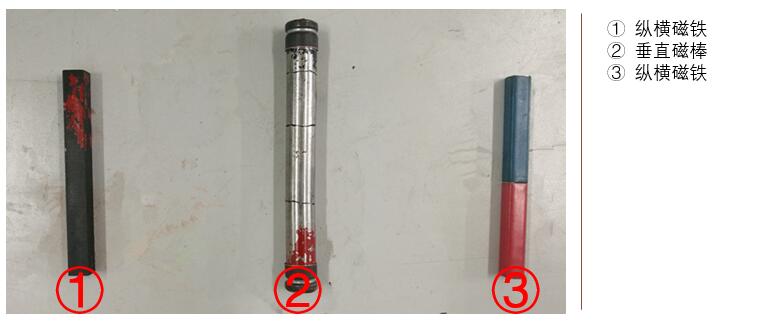

1.3.2. 纵横磁铁
罗盘下方中间水平放置，可上下移动或转动，用以校正硬半圆自差。
1.3.3. 垂直软贴条或佛氏铁
竖直置于罗经柜外船首前方直立盒内，用于校正软（次）半圆自差。
1.3.4. 软铁球或软铁片
置于罗经柜外左右正横支架上，其中心与罗盘处于同一平面，可以左右移动调节，用以校正象限自差。
1.4. 方位圈
用于观测目标方位的附属设备。
2. 磁罗经的检查与维护
2.1. 磁罗经罗盘灵敏度的检查
2.1.1. 检查的目的
检查罗盘灵敏度是否符合要求，其目的是检查轴帽与轴针之间的摩擦力大小、磨损状况。
2.1.2. 检查时的环境要求
2.1.2.1. 船舶停靠码头，保持船舶航向的稳定。
2.1.2.2 船上与邻近岸上的大型机械不工作，防止大型机械（主要指岸吊和船吊）工作时，对罗盘稳定产生的影响。
2.1.2.3. 除固定自差外，自差应在准许的范围内（标准磁罗经自差不大于±3°，操舵磁罗经自差不大于±5°）
2.1.3. 检查方法
2.1.3.1. 把罗盆搬上岸放稳，准确记下首基线所对的罗盘刻度。
2.1.3.2. 用小磁铁将罗盘向左或右引偏2°～3°，移开小磁铁，观测罗盘稳定时是否的原来位置（即原罗盘刻度）。罗盘返回原航向的误差应小于0.2°，大于0.2°则说明轴帽与轴针之间的摩擦力大了，将引起罗盘灵敏度下降。
2.2. 罗盘磁力（半周期）的检查
2.2.1. 检查的目的
检查罗盘磁性的强弱是否符合要求，即检查罗盘磁矩的大小是否符合要求，罗盘磁性太弱时，会导致指北力减小，指向误差增大。
2.2.2. 检查时的环境要求
2.2.2.1. 船舶停靠码头，保持船舶航向的稳定。
2.2.2.2. 船上与邻近岸上的大型机械不工作，防止大型机械（主要指岸吊和船吊）工作时，对罗盘稳定产生的影响。
2.2.2.3. 除固定自差外，自差应在准许的范围内（标准磁罗经自差不大于±3°，操舵磁罗经自差不大于±5°）
2.2.3. 检查方法
2.2.3.1. 把罗盆搬上岸放稳，将罗盆的首基线对准罗盘的0°。
2.2.3.2. 用小磁棒将罗盘向左或右引偏40°，稳定后（保持至少10s后）移去小磁棒，用秒表测罗盘的0°连续两次经过首基线的时间，即为半周期。
按厂家规定：在周围温度20℃，实测的半周期与工厂出产时技术性能中的半周期的相差值不能大于±1.5秒。在不同温度下测量应修正当时温度的半周期变化数值。只要罗经的灵敏度在0.1°以内，即使半周期稍长一些，该罗经仍然是可以用。
2.3. 罗盆内的气泡的排除
2.3.1. 排除气泡的目的：气泡晃动影响磁罗经航向或方位的读数，使测量误差变大，所以发现气泡应尽快消除。
2.3.2. 气泡产生的原因：产生气泡的原因一是罗盆水密不良，热胀冷缩后出现气泡，二是浮室漏气，如是后者可直接更换罗盆。
方法有两种，可以任选择一种。
2.3.3.1. 方法一：将罗盆取下，在地上或桌子上垫上一些清洁的棉纱，将取下的罗盆侧放在棉纱上，使注射孔向上，旋出注射孔螺塞，稍稍摇动罗盆，使气泡从注射孔排除，然后用小漏斗注入罗经液直到溢出为止，随后旋入螺塞，平放罗盆，再摇一摇，如无气泡，则说明气泡已经排除。
2.3.3.2. 方法二：将罗盆的注射孔转到最高点，旋出螺塞，用漏斗或针筒注入罗经液体，加满后用拇指按住注液孔，摇动罗盆，使气泡排出，再加满液体，再摇动，直至气泡完全消失，旋紧螺塞。
2.4. 自差校正器的检查
2.4.1. 保存校正磁铁棒时异名极相靠，避免高温，振动及恒定磁场的影响。
2.4.2. 硬铁校正磁棒应无锈。
2.4.3. 软铁校正器不应具有永久磁性，应远离永久磁铁。检查方法是：航向不变时分别将左右球贴紧罗经柜，原地缓慢旋转软铁球，边转边观测航向是否变化，若航向变动表示软铁球有永久磁性。
2.4.4. 佛氏铁的检查方法是：船首最好固定于E或W上，取一段佛氏铁放入罗经正前方的筒中，记下航向；倒置佛氏铁，观察航向变化情况。若航向变化表明佛氏铁已被磁化。
2.4.5. 消磁方法是用滚动或敲击法去磁。
